Krane & Komponenten
Der Kran, der weiß, wie viel er heben darf

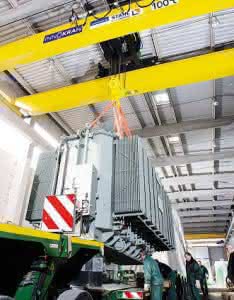

Die Zentrale der Spedition Kübler bei Schwäbisch Hall ist ein Umschlagplatz für alles, was extrem groß und schwer ist. Eine der Hallen wurde verlängert und ein neuer Kran nachgerüstet, der Lasten von bis zu 100 Tonnen heben kann. Hebezeug und Krankomponenten stammen von Stahl CraneSystems.
Die Spedition Kübler ist Spezialist für Sonder- und Schwerlasttransporte. In Michelfeld im Nordosten von Baden-Württemberg lagert und transportiert sie, was viel Platz benötigt. Mehrere Hallen bieten Raum für Lagerung, Montage, Endbearbeitung und Verpackung der Schwergewichte. Um noch schwerere Lasten stemmen zu können, wurde eine der Hallen verlängert und ein neuer Kran nachgerüstet. Dieser kann Lasten von bis zu 100 Tonnen heben. Da die bestehende Kranbahn nur für Lasten bis 25 Tonnen ausgelegt war und auch zukünftig die Kranbahn nur im neuen Anbau der Halle für den 100-Tonner projektiert ist, war eine spezielle Kransteuerung und die Einhaltung strenger Sicherheitsvorschriften nötig. Den Kran und die entsprechende Steuerung kon-zipierte Innokran. Stahl CraneSystems lieferte das Hebezeug und die Krankomponenten.
Woher weiß der Kran das?
Die maximal zulässige Traglast variiert, je nachdem, in welchem Bereich der Halle die Last gehoben wird. Es muss also ermittelt werden, ob nun 32 Tonnen, 40, 63 oder gar 100 Tonnen erlaubt sind. Kurz gesagt, steckt das Wissen in der Steuerung.
Zulässige Belastung variiert
Nach der Verstärkung der Kranbahn wird die Halle in insgesamt sieben Traglastbereiche unterteilt sein. Um solch einen Kran sicher betreiben zu können muss die Kransteuerung das hohe Performance-Level D erfüllen. So sind zur Überwachung mehrere, redundante Systeme im Einsatz: Die von Innokran selbst entwickelte und mit der Steuerung von Stahl CraneSystems verknüpfte Zusatzsteuerung basiert auf einer fehlersicheren SPS. Die Auswertung der Traglast erfolgt sowohl per Stahl-CraneSystems-Multicontroller SMC 22 als auch per SPS. Zwei millimetergenaue Distanzlaser ermitteln die Position der Laufkatze, ein fehlersicherer, induktiver Sensor bestimmt den Bereich auf der Kranbahn. Zur Kontrolle dient eine Lastanzeige an der Kransteuerung, welche die aktuell zulässige Traglast ausgibt sowie eine Lastanzeige am Hebezeug, auf der die tatsächliche Last dargestellt wird.
Als Hebezeug setzte Innokran einen AS 7 Zwillingszug von Stahl CraneSystems ein. Die Hubwerkskombination aus zwei AS 7-Seilzügen ist durch ihre hohe Tragfähigkeit und die kompakten Abmessungen ideal für den Einsatz in der Logistikhalle geeignet.
Jan Türk
Kontakt:
Spedition Kübler GmbH D-74545 Michelfeld-Erlin Tel.: 07 91 / 9 30 00-0 E-Mail:
Stahl CraneSystems GmbH D-74653 Künzelsau Tel.: 0 79 40 / 1 28-0 E-Mail: [email protected] www.stahlcranes.com
