Der Trick mit dem Klick

Beim Global Sensor G6 von Sick handelt es sich um eine komplette Produktfamilie platzsparender und hochperformanter Lichtschranken und Lichttaster. Fördertechnische Module und Anlagen gehören zu den Zielapplikationen, in denen der G6 mit besonderen Leistungsmerkmalen punktet. Dies gilt nicht nur für das optische Detektionsvermögen, das bis hin zu transparenten Objekten reicht und die hohe mechanische und elektronische Robustheit, sondern auch für die intelligente Befestigung per Schnellklippsystem. Das System haben Interroll und Sick in enger Zusammenarbeit entwickelt: Das sekundenschnelle Einschnappen, Ausrichten und Starten spart bei jedem Sensor wertvolle Montageminuten ein.

Zu den weltweit über 23.000 Kunden der börsennotierten Interroll (Schweiz) AG gehören insbesondere Anlagenhersteller, Systemintegratoren, multinationale Unternehmen und Anwender. Technologisch betreut werden sie durch eine eigene Innovations- und Forschungsabteilung, durch ein weltweites Servicenetz und durch Kompetenzzentren in Europa, Asien und den USA. Eines davon ist die Interroll Automation GmbH in Sinsheim bei Heidelberg. Hier konzentriert man sich auf Subsysteme und Module, die an Schlüsselstellen der internen Logistik eingesetzt werden. Dazu gehören Quergurtsorter, Gurtkurven, Rollen- und Gurtförderer. Dort befasste man sich mit Möglichkeiten, die Sensorausstattung für die verantwortete Stückgutfördertechnik in technischer wie wirtschaftlicher Hinsicht zu optimieren. Die Produktfamilie G6 versprach interessante Ansatzpunkte – und erfüllte die gestellten Anforderungen.

G6 – komplette Familie für vielfältige Detektionsaufgaben

Innovative Optik und Elektronik, gepaart mit einfacher Integration und international verbreiteter Bedientechnik – die Lichtschranken der Produktfamilie G6 von Sick sind in vielerlei Hinsicht für den Einsatz als Global Sensor ausgelegt. Grundsätzlich von Bedeutung ist, dass die G6 alle wichtigen optoelektronischen Sensorausprägungen bietet: Einweg-Lichtschranken für hohe Reichweiten bis 15 Meter, Reflexions-Lichtschranken für Standardapplikationen, aber auch für die Detektion kritischer beziehungsweise glänzender Oberflächen oder transparenter Objekte, sowie energetische Reflexions-Lichttaster und solche mit Hintergrundausblendung.

Neueste Technologien im Inneren treffen auf...

Alle G6-Sensoren arbeiten mit der leistungsstarken PinPoint-Technologie von Sick: Der Lichtsender erzeugt einen extrem hellen und gebündelten Lichtstrahl, der eine präzise Ausrichtung der Sensoren ermöglicht und im Betrieb höchste Detektionssicherheit und Funktionsreserven miteinander vereint. Der integrierte Sick ASIC-Chip macht die Objektdetektion besonders zuverlässig, weil er für eine hohe Störimpuls-, Fremdlicht- und Übersprechfestigkeit sorgt: Optische oder elektromagnetische Störer beeinträchtigen die Performance der Sensoren nicht.

... ein praxisgerechtes Sensordesign

Die innovativen Technologien im Inneren der G6 gehen einher mit einem intelligenten Sensordesign, das ein hohes Maß an Robustheit auch bei rauen Bedingungen gewährleistet. So besteht das IP67-Gehäuse aus schlagfestem ABS-Kunststoff und die Frontscheibe aus widerstandsfähigem PMMA. Die hellen und großflächigen Anzeige-LEDs sind in jeder Montagesituation gut zu erkennen und informieren über die aktive Betriebsspannung und den Status des Lichtempfangs.

Sekundenschnell und sicher: die Schnellklipp-Montage

Die G6-Sensoren können auf verschiedene Weise montiert und fixiert werden: Zum einen über ihre Befestigungsbohrungen, die mit Innengewinde-Metalleinsätzen versehen sind und dadurch mit nur zwei Schrauben montiert werden können.

Über Interroll

Gegründet im Jahr 1959 im rheinischen Wermelskirchen und heute mit dem Konzernsitz ansässig im schweizerischen Sant’ Antonino hat sich das Unternehmen Interroll bis heute zu einem Weltmarktführer im Materialflussmarkt mit rund 1.600 Personen in 31 Betrieben auf allen Kontinenten entwickelt. Produkte wie Trommelmotoren für Bandförderer, Antriebs- und Förderrollen für Rollenförderer, Fließlagermodule für Paletten- und Behälterregalsysteme in Distributionszentren, Quergurtsorter, Gurtkurven und weitere Fördermodule ermöglichen platzsparende, leis­tungsstarke und energieeffiziente Lösungen für die interne Logistik. Eingesetzt werden sie typischerweise in der Lebensmittelverarbeitung, der Flughafenlogistik, bei Kurier-, Express-, und Postdienstleistern, in Distribu­tionszentren und verschiedenen anderen Industriezweigen.

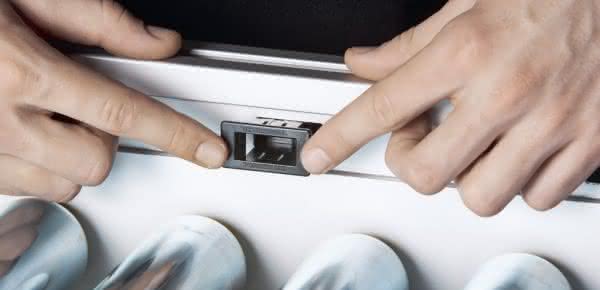

Die andere, kundenspezifische Befestigungsalternative ist ein Schnellklippsystem, auf das man auch bei Interroll sehr viel Wert legt. Es ermöglicht eine vollständig werkzeugfreie Montage der Sensoren. Hierzu wird ein Halteclip aus Kunststoff in eine Öffnung in der seitlichen Fördertechnik-Wange eingerastet und danach der Sensor – bei Interroll die Reflexions-Lichtschranke GL6 – eingeschnappt und dabei gleichzeitig automatisch ausgerichtet. Auf diese Weise lassen sich in kürzester Zeit  auch größere Sensor-Stückzahlen integrieren. Dafür, dass das Sensorkabel bei der Verbindung mit einer Anschlussleitung nicht verdrillt wird, sorgt der drehbare Gewindestecker. Die Verantwortlichen schätzen, dass bei der Sensorausstattung komplexer Logistikanlagen mit etwa 1.000 G6-Sensoren durch das intelligente Halterkonzept schnell mehr als zwei Manntage Montagearbeit eingespart werden können – und damit Kosten für den Endkunden.
