Regalsystem: Fachbodenregal mit 25 % Tragkraft und integrierter Lagerbühne

Neben einer Palettenregal-Sektion bildet als Handlager eine dreigeschossige Steckregalanlage mit speziellen Fachböden das Kernstück des neuen Lagers. Der 6,90 m hohe Komplex teilt sich in zwei Zonen, die von einer Bühnen - kon struktion unterbrochen werden. Die beiden regaltragenden Bereiche nehmen eine Grundfläche von 6,60 x 7,10 m bzw. 14,30 x 19,20 m ein. Lieferant ist die auf Lager-, Büro- und Werkstatteinrichtungen spezialisierte Firma Peters. Das Unternehmen fungiert als einer der zahlreichen Stützpunkthändler des Lagertechnikherstellers Gebr. Schulte. Ein besonderes Merkmal des neuen Steckregalsystems sind die MultiPlus-Fachböden, von denen insgesamt 2.620 Stück installiert wurden; 840 davon mit der Abmessung 1.000 x 500 mm und einer Abkantung von 25 mm sowie 1.780 Elemente in der Dimension 1.000 x 1.000 mm mit 40 mm Kante. In der Höhenaufteilung befinden sich je fünf auf jeder der drei Etagen.

Hohe Stabilität Allen Fachböden gemeinsam ist eine Tragfähigkeit von 150 kg. Dieser gegenüber vergleichbaren Produkten um bis zu 25 % höhere Wert wird durch eine optimierte Kastenform erzielt. Die große Stabilität der getoxten (durchsetzgefügten) Elemente basiert unter anderem auf einem starken Unterzug und einer Dreifach-Abkantung in Tiefenrichtung. Das Kastenprofil ist bis in die Ecken geführt. Durch Materialverdopplung ist die Aussteifung des Auflagebereichs gewährleistet. Als Transportsicherung können Stapelnocken eingesetzt werden.

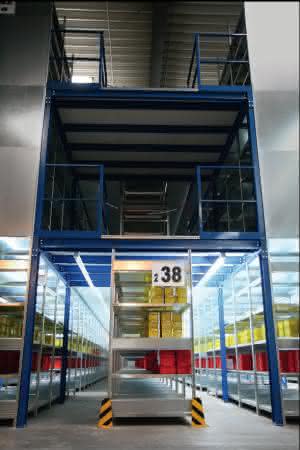

Last but not least erlaubt die Systemlochung im Raster von 50 mm einen flexiblen Einsatz. Neben der 150-kg-Ausführung sind die MultiPlus-Fachböden auch mit einer Tragfähigkeit von 250 kg und einer Kantenhöhe von 40 mm erhältlich; jeweils mit Bodenbreiten von 750, 1.000 oder 1.300 mm. Die Tiefen können zwischen 300 und 800 mm bzw. in einer Version bis 1.000 mm gewählt werden. Eine dritte Variante, ebenfalls mit 40 mm Abkantung, ist auf eine Fachlast von 330 kg ausgelegt und hat 1.000 mm Bodenbreite sowie Tiefen von 300 bis 800 mm. Integraler Bestandteil der Regalanlage ist eine in Höhe von 4,20 m angeordnete 4,71 m breite Lagerbühne. Sie ist mit 500 kg/m² belastbar und mit einer Doppelregalzeile sowie zwei Einzelregalreihen bestückt. Die entstandene, großzügig dimensionierte Öffnung erlaubt die problemlose Durchfahrt von Flurförderzeugen.

Den Materialfluss vereinfachen ebenfalls zwei nahezu mittig in der ersten und zweiten Etage befindliche Palettenaufgabeplätze:

• Alle Zwischenebenen und Gänge sind mit 38 mm dicken E1-Spanplatten ausgelegt.
• Deren Unterseite ist weiß beschichtet, um im Gangbereich und unter der Bühne mehr Helligkeit zu erzeugen.
• Zur optimalen Arbeitssicherheit ist der gesamte Aufbau mit diversen Sturzschutz-Gitterrückwänden ausgestattet.
• Auch visuell interessant, ist die Konstruktion an jedem Regalende an den Stirnseiten mit Wandblechen verkleidet.
• Einen weiteren optischen Reiz bildet die gemäß RAL 5010 enzianblau- pulverbeschichtete Oberfläche der Bühne.
• Sämtliche Fachböden sind sendzimier-verzinkt.

Die 1996 gegründete, unter der Leitung von Jörg Peters stehende schwäbische Lieferfirma hat die komplette Installation der TÜV-geprüften, mit dem GS-Zeichen versehenen und der Norm RAL-RG 614/1 entsprechenden Regalanlage in der kurzen Montagezeit von nur einer Woche realisiert. Drei Jahre Garantiezeit sind für den Kunden ohne Zweifel ebenso vorteilhaft wie die Möglichkeit, für nachträgliche Veränderungen auf ein umfangreiches und vielfältiges Zubehörprogramm zurückgreifen zu können.

Absolute Fachhandelstreue Bei der Vorbereitung des Großprojekts leistete Schulte Lagertechnik tatkräftig Hilfe, zum Beispiel durch CAD-Planung. Bundesweit flächendeckend besteht eine intensive Zusammenarbeit mit rund 500 Händlern, wovon rund 70 Stützpunkt-Status haben.

Ein weiteres Plus ist die Übernahme des kompletten Projektmanagements von der Bedarfsermittlung über die Entwicklung individueller Lösungen bis zur kompletten Realisation. Gleichfalls erwähnenswert ist die langfristige Verfügbarkeit der Regalelemente und -komponenten. Sie können auch nach Jahren noch nachbestellt werden.

DMG Spare Parts GmbH, E-Mail: [email protected], www.gildemeister.com Gebrüder Schulte GmbH + Co. KG, E-Mail: [email protected], www.schulte-lagertechnik.de
