Krane: Ein Schwenkkran für jeden Arbeitsplatz

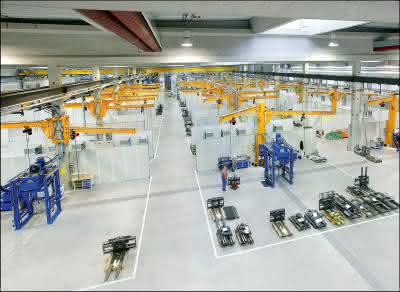

Insgesamt wurden 74 Schwenkkrane in Säulen- und Wandausführung geliefert, teilweise als Sonderkonstruktion, indem eine Säule gleich mit vier Auslegern ausgestattet wurde. Jeder der 74 Arbeitsbereiche erhielt einen eigenen Schwenkkran. Somit können Warte- und Stillstandszeiten durch fehlende Transportmittel vermieden werden. Die Beschickung der Arbeitsbereiche mit Vormaterialien wird durch Gabelstaplertransport organisiert, alles andere am Arbeitsplatz erledigen dann die Schwenkkrane. Installiert wurden Krane mit Tragfähigkeiten von 500 bis 1 000 kg und Ausladungen von 5 bis 6 m.

Bei den Trägerkonstruktionen setzte man auf zwei verschiedene Varianten: Zum einen wurden Säulen aufgestellt, an denen bis zu vier Kranausleger angebracht wurden, zum anderen wurden bestehende Hallenstützen genutzt, an denen ebenfalls zwei bis vier Kranausleger befestigt wurden. Diese Sonderkonstruktion bedeutet eine große Platzersparnis, denn wo normalerweise vier Säulen Platz verbrauchen würden, kommt man hier mit nur einer Säule aus.

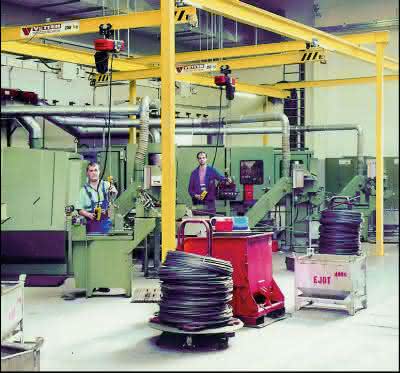

Dass diese Idee durch den Senior-Chef des Unternehmens Kaup geboren wurde, verschweigt man bei Vetter nicht, denn Kaup ist ein langjähriger Kunde, bei dem über 250 Vetter- Schwenkkrane im Einsatz sind. Krane mit ein oder auch zwei Auslegern sind bei Vetter ein alltägliches Geschäft.

„Die Ausführung mit vier Auslegern, wie hier bei Kaup, ist für uns schon etwas Besonderes. Das liefern wir nicht alle Tage“, kommen tiert Stefan Müller, Verkaufsleiter bei Vetter, das außergewöhnliche Projekt.

Auch die Befestigung der Säulen ist bemerkenswert. Hierfür nutzte man Kompaktanker. Bei dieser Art der Befestigung wird bereits in der Rohbauphase ein Rohrstück mit Anschlussflansch in das Kranfundament eingegossen, das bündig mit dem Betonboden abschließt. Hier schauen keine Ankerstangen aus dem Kranfundament heraus, auch während der Bauphase besteht somit keine Stolper- oder Überfahrgefahr, und auch der Baustellenverkehr wird nicht beeinträchtigt. Diese Art der Kranbefestigung ist laut Vetter eine glatte, saubere Sache.

Ohne Unterguss Ein weiterer Vorteil ist, dass der Kran ohne den sonst obligatorischen Unterguss unter den Fußflansch sofort nach Montage und Abnahme in Betrieb genommen werden kann. Auch eine spätere Versetzung der Krane ist, ohne Schäden auf dem Betonboden zu hinterlassen, ohne Weiteres möglich. Die gelieferten Wandschwenkkrane wurden an den vorhandenen Hallen- Betonstützen mittels Umfassungskonsolen befestigt. Auch hier wurden bis zu vier Kranausleger an einer Hallenstütze montiert. Vetter war bereits in die Vorplanung mit eingeschaltet, damit die statischen Kräfte auch aufgenommen werden konnten. An allen Arbeitsplätzen wurde bei der Montage der Krane durch höhenversetzte Anordnung sichergestellt, dass sich die einzelnen Ausleger an benachbarten Arbeitsplätzen nicht in die Quere kommen.
