Jeder Zentimeter zählt: ein Kran für beengte Verhältnisse

Kurtz Ersa baut an seinem Standort in Kreuzwertheim Schaumstoff- und Gießereimaschinen. Die leistungsstarken Maschinen kommen auf der ganzen Welt zum Einsatz - sei es beim Niederdruckguss von Motorblöcken oder bei der Ausschäumung von Helmen oder Schuhsolen. Um die hochpräzisen Maschinen herstellen zu können, setzt Kurtz Ersa auf 235 Jahre Erfahrung, gut ausgebildetes Personal und einen hochmodernen Maschinenpark. Anfang August 2015 hat Kurtz Ersa ein neues Fahrständerfräswerk in Betrieb genommen, das mit einer Genauigkeit von 0,017 mm auf zehn Meter arbeitet und mit dem nun auch größere und schwerere Bauteile bearbeitet werden können. Für die gewünschte Traglast von 16 Tonnen waren jedoch weder der vorhandene Kran noch die Kranbahn ausgelegt. Einen neuen 16-t-Kran für die bestehende Kranbahn zu konstruieren erwies sich als schwieriger als gedacht und stellte einige Kranbauer vor unlösbare Probleme.

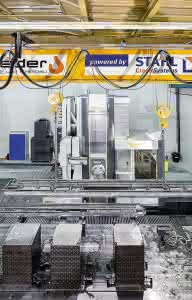

943 Millimeter Bauhöhe… von der Seite betrachtet verschwinden die Seilzüge komplett hinter der Kranbrücke, nur die Haken sind zu sehen.

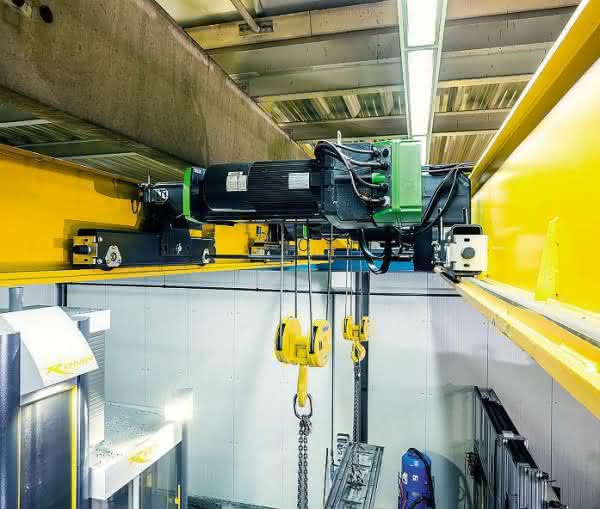

Mit einer Bauhöhe von 943 Millimeter von Seilzug-Oberkante bis Hakenunterkante lieferte Oeder einen Spezialkran, der die Hubhöhe bis 236 Millimeter unterhalb der Kranbahn ausnutzt und trotzdem mit dem geringen Raum oberhalb der Kranbahn auskommt. „Ausgangspunkt war ein Standard-Cranekit von Stahl CraneSystems mit zwei 8-Tonnen-Seilzügen der kompakten SH-Serie - gepaart mit unserem Motto: Wenn es eng wird, sind wir die richtigen“, sagt Rudolf Lang. Seine Lösung basiert auf einer Reihe von Sonderkonstruktionen, die mit einem Standardkran nicht möglich wären. „Wir mussten uns eine besondere Bauform für die Kranbrücke ausdenken“, erklärt Rudolf Lang: „Bei diesem Kran fahren zwei SH-Seilzüge mit modifizierten Katzen auf innenliegenden Schienen zwischen den Brückenträgern. Nur so und durch eine veränderte Distanzierung der Boogie-Kopfträger war es möglich, den Kran so gedrungen zu bauen.“

Fernbedienung per Funk

Die Last wird auf gekoppelte Krankopfträger mit insgesamt 8 Rädern übertragen, sodass die maximale Tragfähigkeit der Kranbahn nicht überschritten wird. Wie viel Last tatsächlich an den Haken hängt, lässt sich im Display der Funkfernbedienung ablesen. Der Kran verfügt außerdem über die nötige Sicherheitsausstattung für den Tandembetrieb, der sich per Fernbedienung aktivieren lässt und das sichere Heben von schweren und langen Werkstücken ermöglicht. Auch Norbert Jonas, Produktionsleiter bei Kurtz Ersa, ist mit dem neuen Kran mehr als zufrieden: „Um unter diesen Vorgaben einen Kran zu konstruieren braucht es Tüftler wie Rudolf Lang und seine Kollegen - eine bemerkenswerte Leistung und ein technisch überzeugender Kran. Bei zukünftigen Projekten werden wir sicher wieder auf Stahl- und Kranbau Oeder zugehen.“

Jan Türk
