Vakuum-Saugspinne optimiert Dämmplatten-Handling

Eine Vakuum-Saugspinne der J. Schmalz GmbH optimiert das Handling von Holzfaserplatten beim Dämmstoffspezialisten Homatherm aus Berga. Die Lösung erhöht die Prozesssicherheit und sorgt für mehr Durchsatz. Materialschäden an den Platten, hohe Wartungskosten und aufwendige Rüstvorgänge gehören der Vergangenheit an.

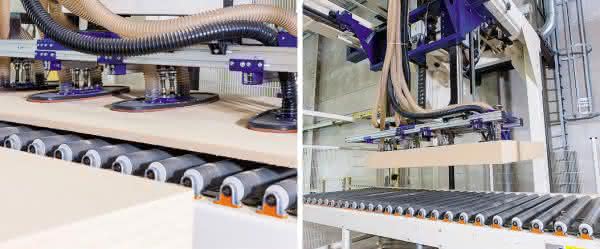

J. Schmalz GmbH
Vakuum-Saugspinne optimiert Dämmplatten-Handling

Homatherm mit Sitz in Berga in Sachsen-Anhalt kann auf eine erfolgreiche Geschichte zurückblicken. Der Hersteller innovativer Dämmstoffe produzierte 1994 die weltweit erste flexible Dämmmatte aus Zellulose. Kürzlich wurde eine Holzfaserdämmplatte mit geprüftem Flammschutz in den Markt eingeführt. Rund 120 Mitarbeiter fertigen in Berga auf einer Fläche von 38.000 Quadratmetern jährlich etwa 310.000 Kubikmeter Dämmstoffe aus Holz und Zellulose. Diese kommen beispielsweise im Dach- und Wandaufbau, aber auch als Wärmedämm-Verbundsystem oder Trittschalldämmung zum Einsatz. Kunden sind Baustoff- und Holzhändler, Architekten und Planer.

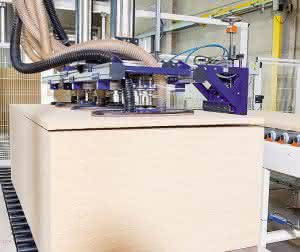

Saugspinne
Die Saugspinne ermöglicht eine prozesssichere Vereinzelung aller Plattenstärken von 20 bis 250 Millimeter.

Im Produktionsprozess ist Homatherm auf eine zuverlässige und sichere Handhabungstechnik angewiesen. Ein wichtiger Arbeitsschritt ist die Profilierung der bereits auf Maß zugeschnittenen Platten, für eine lückenlose Verlegung erhalten sie Nut und Feder. Dazu fahren komplette Dämmplatten-Stapel über eine Rollenbahn bis zum Handhabungssystem. Der nächste Arbeitsschritt ist hochkomplex - und eine Herausforderung für die Handhabungstechnik: Die druckfesten Holzfaserdämmstoffe müssen vereinzelt und beschädigungsfrei zur weiteren Bearbeitung auf eine höher gelegene Rollenbahn bewegt werden. Immer wieder kam es hier bei der zuvor eingesetzten Lösung zu Beschädigungen an der Oberfläche der Platten. Darüber hinaus bereiteten hohe Wartungs- und Ersatzteilkosten Sorgen, nicht selten stand die gesamte Anlage.

Anzeige

Herausforderung für die Handhabungstechnik

Dämmstoffe mit unterschiedlichem Durchsaugverhalten transportieren Das Unternehmen hatte bei früheren Projekten mit Lösungen des VakuumSpezialisten Schmalz aus Glatten im Schwarzwald gute Erfahrungen gesammelt. Daran erinnerte sich auch Homatherm-Werkleiter Joachim Lippum. Die Vakuum-Experten nahmen die Gegebenheiten vor Ort unter die Lupe und informierten sich über die Anforderungen des Kunden: Die Profilieranlage bearbeitet druckfeste Holzfaserdämmstoffe im Dickenbereich von 22 bis 240 Millimeter und mit einem Gewicht von 50 bis 210 Kilogramm. Besonderheit: Die Dämmstoffe mit Dichten von 110 kg/m3 bis 220 kg/m3 legen je nach Dichte ein unterschiedliches Durchsaugverhalten beim Ansaugen und Bewegen mit Vakuum an den Tag. „Das erfordert eine flexible und prozesssichere Vakuum-Lösung, die mit unterschiedlichen Dichten, Plattenabmessungen und -gewichten umgehen kann“, beschreibt Peter Gröning, Leiter Geschäftsentwicklung und Systemhaus, Vakuum-Greifsysteme bei Schmalz. Das Pflichtenheft des Dämmstoffspezialisten beinhaltete neben einem beschädigungsfreien Handling der Werkstücke deshalb auch eine hohe Anlagenverfügbarkeit und geringe Wartungskosten.

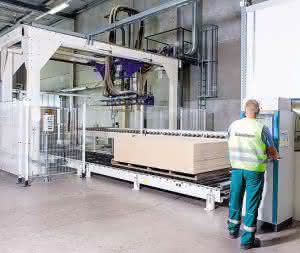

Rollenbahn
Über eine Rollenbahn gelangen die Platten zum Handhabungssystem.

Die gründliche Analyse von Schmalz und der Lösungsvorschlag überzeugten die Verantwortlichen bei Homatherm: Der Vakuum-Spezialist bekam den Zuschlag für eine an einer Portalanlage befestigte Saugspinne. Die Spinnen zeichnen sich durch eine hohe Flexibilität aus, Schmalz konfiguriert seine Systeme aus mehr als 3.500 Bausteinen - individuell zugeschnitten auf die Anforderungen des Kunden. Aufgrund der unterschiedlichen Werkstück-Beschaffenheit empfahlen die Systemberater von Schmalz den Einsatz von vier Saugplatten.

Zuverlässige Lösung - zufriedener Kunde

„Bei der alten Lösung kam es durch den Ausriss von Materialsegmenten immer wieder zu Oberflächenschäden“, sagt Werkleiter Joachim Lippum. „Die Konsequenzen waren Reklamationen und zusätzliche Kosten, etwa durch Anlagenstillstand.“ Die Saugspinne mit den vier Saugplatten sorgt nun für eine prozesssichere Vereinzelung aller Plattenstärken von 20 bis 250 Millimeter. Sie nimmt das Dämmmaterial zuverlässig und schonend auf und transportiert es über die Portalanlage zum nächsten Bearbeitungsschritt. Umstellzeiten und Wartungskosten sind minimiert. „Wir haben heute viel weniger Ausschuss und sparen dadurch Material ein. Die Prozesssicherheit hat sich spürbar erhöht, was für mehr Durchsatz sorgt“, freut sich Werkleiter Joachim Lippum. Die maximale Leistung der Anlage liegt bei 5.400 Platten pro Tag. Die Mitarbeiter von Homatherm sind mit Funktion und Bedienerfreundlichkeit der Anlage rundum zufrieden. „Wir wollen auf dem Markt der Holzfaserdämmstoffe weiter wachsen“, sagt Geschäftsführer Andrew Zipser. „Deshalb arbeiten wir ständig an der Produktqualität und an der Effizienz unserer Anlagen. Wir freuen uns sehr, dass wir auf unserem Weg Partner wie Schmalz haben, die uns helfen, unsere ehrgeizigen Ziele zu erreichen.“

Kontakt: Homatherm GmbH 06536 Berga Tel.: 3 46 51 / 4 16 61 E-Mail: info@homatherm.com www.homatherm.com

J. Schmalz GmbH 72293 Glatten Tel.: 0 74 43 / 24 03-0 E-Mail: schmalz@schmalz.de www.schmalz.com
